​奥氏体详解

奥氏体详解

奥氏体是钢铁的一种纤维组织，通常是ɣ-Fe中固溶少量碳的无磁性固溶体，也称为沃斯田铁或ɣ-Fe。奥氏体的名称是来自英国的冶金学家罗伯茨·奥斯汀。在不锈钢中扮演者重要的角色，平时我们所见的不锈钢均为奥氏体不锈钢。

小米的手机外壳采用奥氏体不锈钢塑性好更加耐腐蚀

下面就详细介绍一下奥氏体材料。

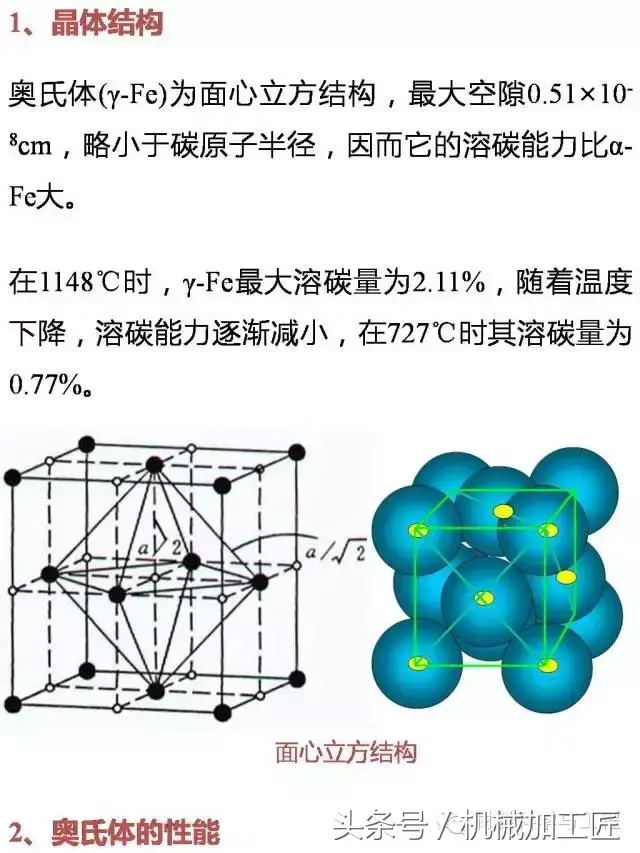

奥氏体是最密排的点阵结构，致密度高，故奥氏体的体积质量比钢中铁素体、马氏体等相的体积质量小。因此，钢被加热到奥氏体相区时，体积收缩，冷却时，奥氏体转变为铁素体—珠光体等组织时，体积膨胀，容易引起内应力和变形。

奥氏体的点阵滑移系多，故奥氏体的塑性好，屈服强度低，易于加工塑性成形。因此，钢锭，钢坯，钢材一般被加热到1100˚C以上奥氏体化，然后进行锻轧，塑性加工成材或加工成零部件。

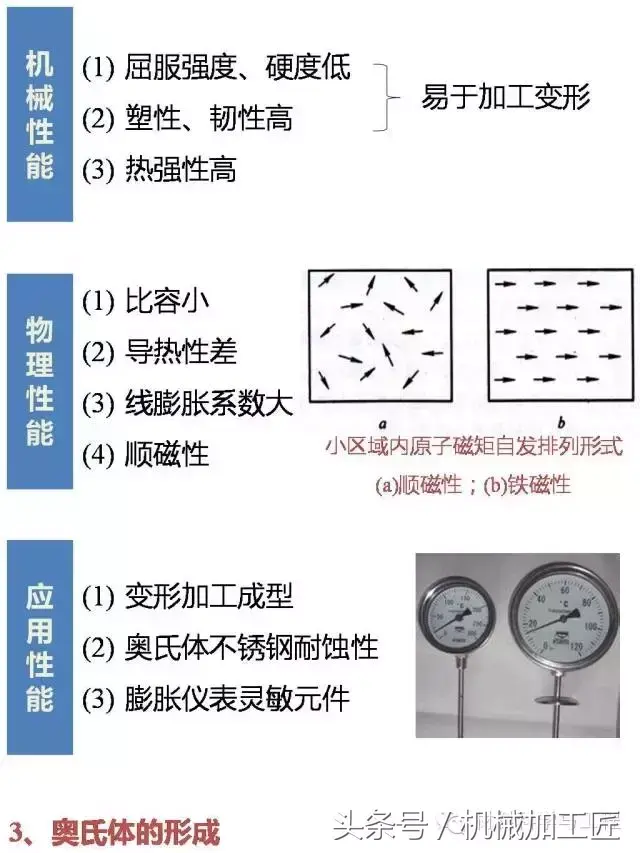

一般钢中的奥氏体具有顺磁性，因此奥氏体钢可以作为无磁性钢。然而特殊成分的Fe—Ni软磁合金，也具有奥氏体组织，却具有铁磁性。

奥氏体导热性差，线膨胀系数大，比铁素体和渗碳体的平均线性膨胀系数高约一倍。故奥氏体钢可以用来制造热膨胀灵敏的仪表元件。在碳素钢中，铁素体，珠光体，马氏体，奥氏体和渗碳体的导热系数分别为77.1,51.9,29.3,14.6和4.2。可见，除渗碳体外，奥氏体的导热性最差，尤其是合金度较高的奥氏体钢更差，所以，厚钢件在热处理过程中应当缓慢冷却和加热，以减少温差热应力，避免开裂。

共析钢奥氏体冷却到临界点A1以下温度时，存在共析反应：A---F+Fe3C。加热时发生逆共析反应：F+Fe3C----A。逆共析转变是高温下进行的扩散性相变，转变

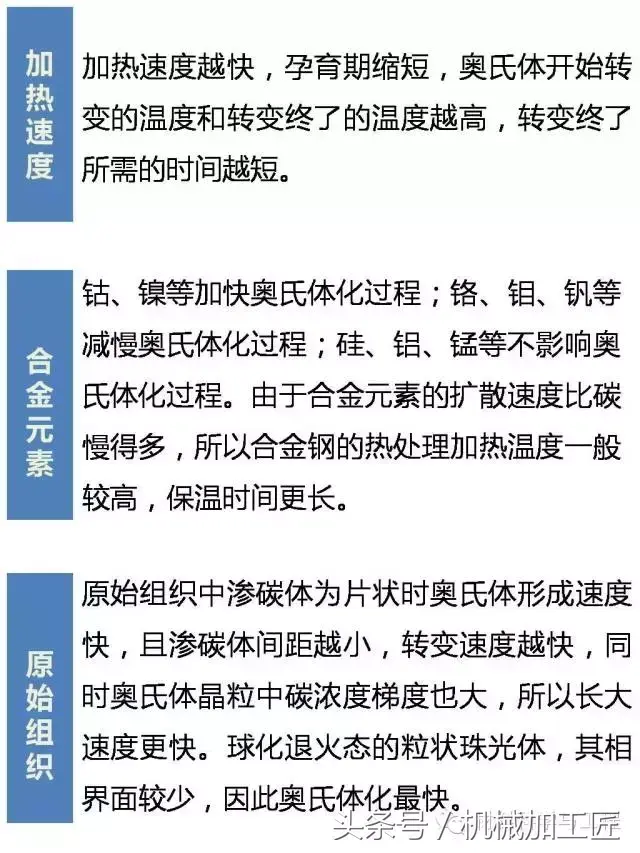

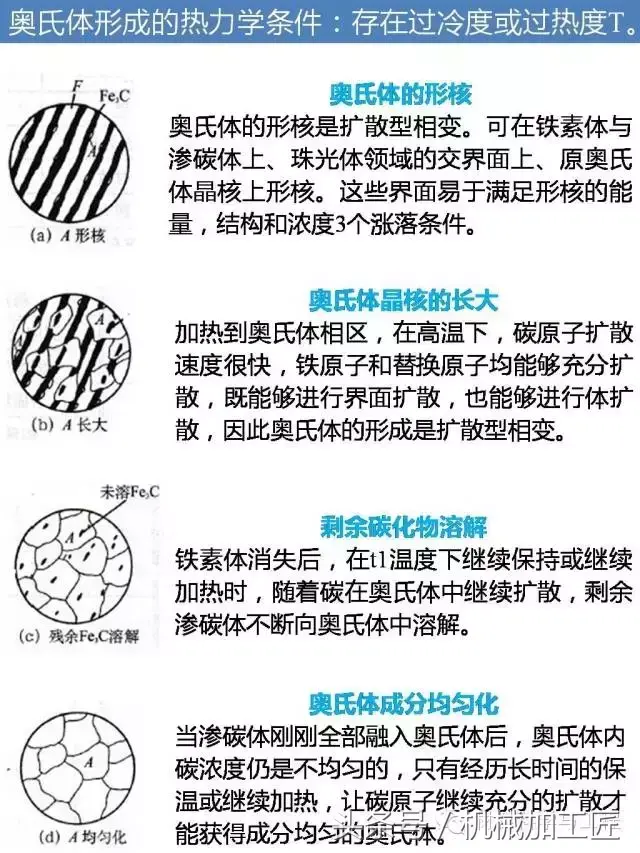

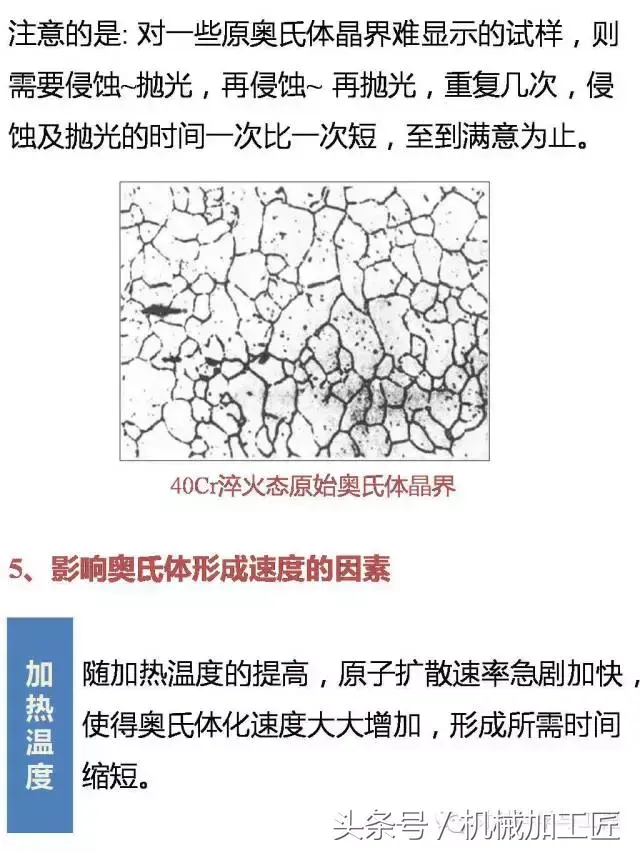

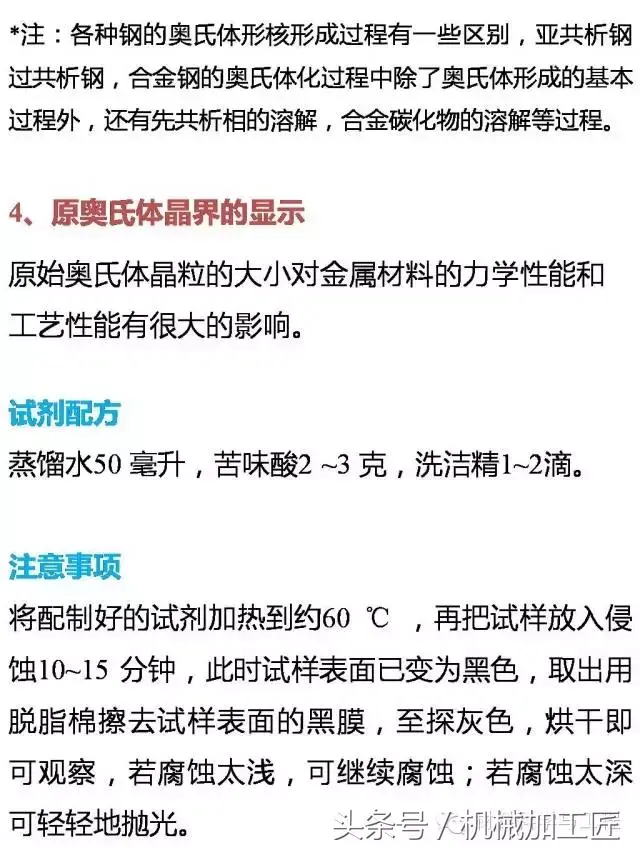

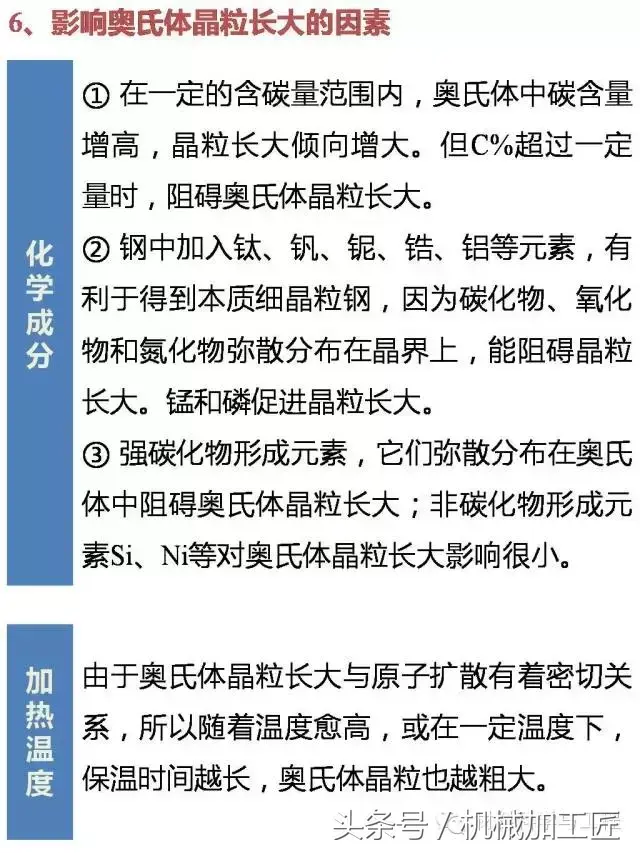

的全过程可以分为四个阶段，即：奥氏体形核，奥氏体晶核长大，剩余渗碳体溶解，奥氏体成分相对均匀化。各种钢的奥氏体形核形成过程有一些区别，亚共析钢，过共析钢，合金钢的奥氏体化过程中除了奥氏体形成的基本过程外，还有先共析相的溶解，合金碳化物的溶解等过程。 奥氏体形成的热力学条件：必须存在过冷度或过热度∆T

奥氏体不锈钢是不锈钢类中钢种最多、使用量最大的一种（约占整个不锈钢产量的 65~70%）。最常用的奥氏体不锈钢是 Fe-Cr-Ni 系合金（即美国的 AISI300 系）；Fe-Cr-Ni-Mn 系（即美国 AISI200 系）；特殊奥氏体不锈钢等三种。
