齿轮小知识5-压力角的概念
齿轮小知识5-压力角的概念
力的方向和运动方向的夹角称为压力角，用α来表示，单位是°。

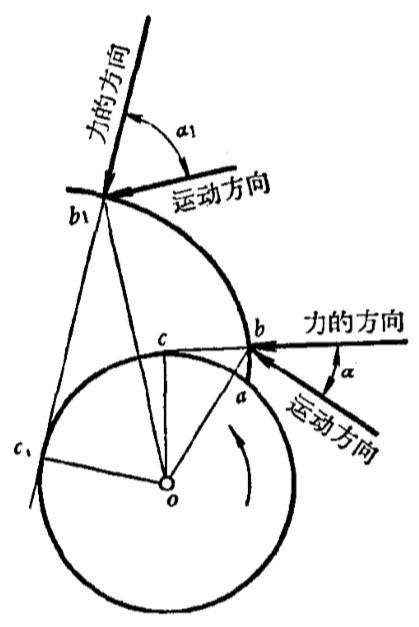

图1-压力角
渐开线齿轮的压力角从基圆上从0°开始，向齿顶方向逐渐增加，在没有特殊说明的情况下，压力角是指分度圆上的压力角，标准齿轮分度圆压力角规定为20°。

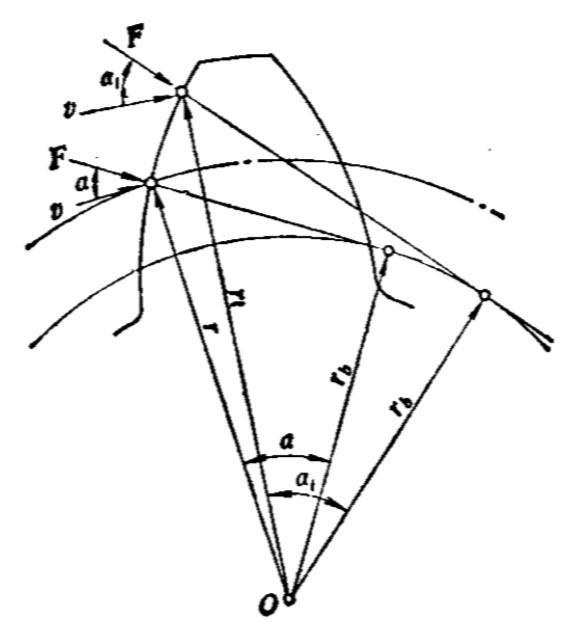

图2-渐开线齿轮的分度圆与基圆
由图2可知，cosα=rb/r，对于同一分度圆直径，压力角越大基圆半径就越小，渐开线就越弯曲，曲率半径就越大，轮齿的齿根厚度越大，可提高齿轮的弯曲强度和接触强度。相反，压力角越小基圆半径就越大，渐开线较平直，齿根厚度越薄，曲率半径变小。

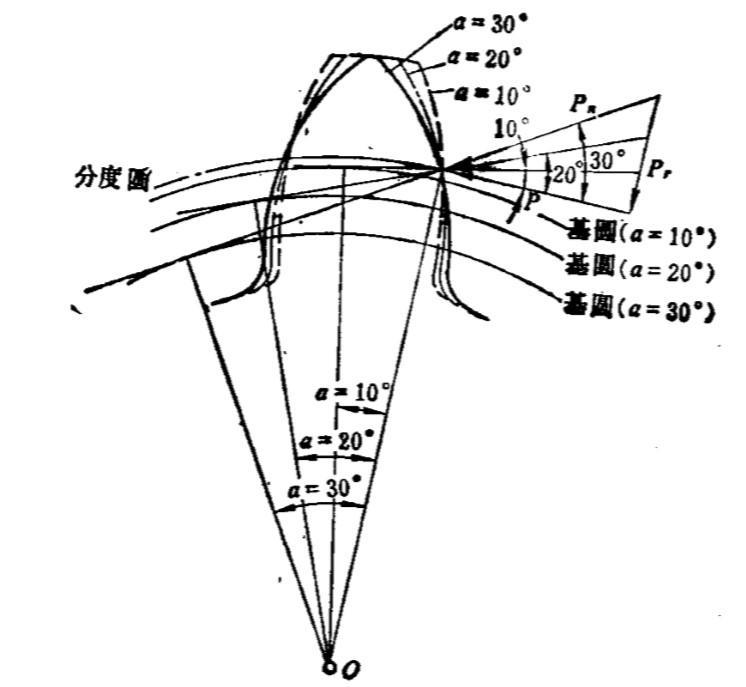

图3-分度圆压力角不同时的齿形
但有时为了提高重合度，减小噪音，转速较高的齿轮会适当较小压力角。一般分度圆压力角取为：14.5°，17.5°，20°，22.5°，25°等。
有关法向压力角和端面压力角及其计算，会在后续渐开线齿轮计算系列视频中详细说明，敬请期待！
-
